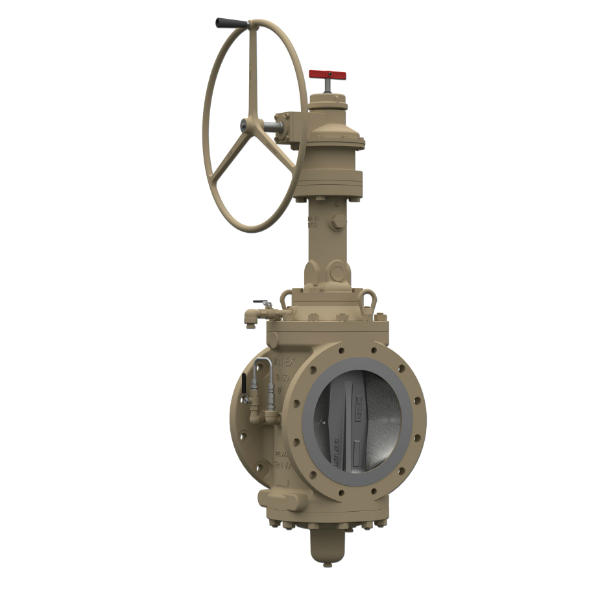

El término doble bloqueo y purga inicialmente significaba dos válvulas de bloqueo separadas con una tubería y una válvula de purga entre las válvulas para verificar si había fugas. La Western Valve DAN-EX es una válvula de bloqueo y purga (DB&B) aceptada, ya que tiene dos asientos deslizables independientes que se expanden, mecánicamente, contra el asiento del cuerpo mediante el movimiento hacia abajo del tapón cónico. Los asientos deslizables se sellarán con presión alta y baja impuesta en los lados aguas arriba y aguas abajo de la válvula. Con el producto ahora atrapado en la cavidad central, entre los dos asientos deslizables, la válvula de purga del cuerpo se puede abrir para verificar el cierre positivo del 100% a alta o baja presión.
CÓMO FUNCIONA
Abrir: En la posición completamente abierta, el tapón cónico se levanta por completo. Los resbalones se sujetan al tapón mediante colas de milano. Los resbalones se retraen completamente del cuerpo de la válvula. Además, los resbalones están protegidos del flujo.
Cierre/Rotación: Al girar el volante en el sentido de las agujas del reloj, comienza a girar el conjunto de tapón/asientos deslizantes. Durante esta rotación, los asientos mantienen el espacio que los separa del cuerpo, eliminando así el roce contra el cuerpo durante la rotación completa de 90 grados. Durante el accionamiento de la válvula, el conjunto de tapón/asientos deslizantes se mantiene de forma segura en la línea central del cuerpo, mediante el uso de muñones de tapón superior e inferior de gran diámetro, junto con bujes instalados en el bonete y la placa inferior.
Expansión: El conjunto de tapón/deslizamiento ha girado 90 grados y, a medida que el tapón cónico comienza a moverse hacia abajo, una acción de expansión/acuñamiento comienza a forzar los deslizamientos contra el área de asiento del cuerpo.
Completamente cerrado: Cuando la válvula está completamente cerrada y los asientos deslizantes están completamente apoyados, el sello del asiento se comprime contra el cuerpo para proporcionar un cierre de doble bloqueo y purga, así como un sello secundario, a prueba de fuego, de metal-metal para el cierre tanto aguas arriba, como aguas abajo. La válvula es bidireccional y no depende de resortes o flujo para el cierre.
